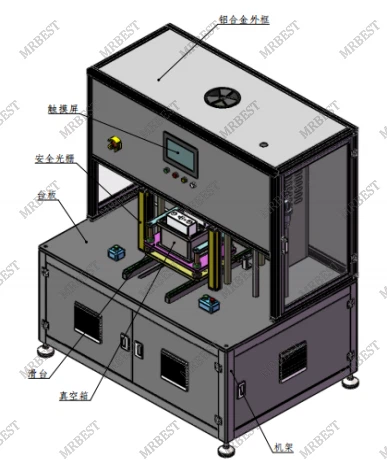

Prizmatický stroj na detekciu úniku buniek pre výrobu hranolových buniek
Stroj na detekciu úniku buniek je vhodný na testovanie periférnych zvarov pre prizmatickú bunku. Po manuálnom zaťažení vykonajte test vákua a vzduchu podľa metódy vákuovej skrinky. Zariadenie sa používa na určenie stavu priechodu alebo zlyhania testovaných produktov.
Popis konfigurácie zariadenia (pre referenciu)
|
No |
Menovať |
Chvály |
Poznámky |
|
1 |
Skúšobná komora |
1 |
Prispôsobený |
|
2 |
Tester |
1 |
Domáci |
|
3 |
Vákuová čerpadlo |
1 |
Jivei alebo ekvivalentný domáci |
|
4 |
Plc/servo |
1 |
Inovance/omron alebo ekvivalent |
|
5 |
Snímač |
1 |
OMRON/KEYENCE/PANASONIC |
|
6 |
Valček |
1 |
Airtac/SMC |
|
7 |
Menič |
1 |
Inovance/wekon alebo ekvivalent |
|
8 |
Dotyková obrazovka |
1 |
Weintek/Kunlun Tongtai alebo ekvivalent |
|
9 |
Zber údajov |
1 |
Priemyselný počítač + počítač |
Špecifikácie
|
No |
Menovať |
Špecifikácie |
|
1 |
Vákuová skrinka |
Každá vákuová škatuľa obsahuje jeden obrobok s manuálnym nakladaním a vykladaním. |
|
2 |
Tlak vo vnútri vákuovej skrinky |
Menej ako alebo rovná 40Pa; |
|
3 |
Tlak |
500 ~ 1000Pa (nastaviteľný tlak); |
|
4 |
Vákuové čerpadlo konečné vákuové stupeň |
Menej ako alebo rovná 5Pa |
|
5 |
Predkladanie tesnenia komory |
Vákuum na 20Pa, zadržte tlak 2 minúty pred testovaním. Požiadavka poklesu tlaku: Do 1 minúty po začatí testovania by pokles tlaku v testovacej komore mal byť menší alebo rovný 50Pa. |
|
6 |
Presnosť detekcie úniku zariadenia |
9. 0*10-3 pa.m3/s (Riadenie rýchlosti úniku nastavené na detektore úniku alebo systému) |
|
7 |
Presnosť presnosti skúšobnej komory |
Menej ako alebo rovná 0. 02 mm |
|
8 |
Jednorazová vôľa batériovej bunky v testovacej komore |
Menej ako alebo rovná 0. 5 mm |
|
9 |
Miera zlyhania detekcie úniku |
0 |
|
10 |
Miera nepravdivej detekcie |
Menej ako alebo rovná 0. 3% |
|
11 |
Detekcia |
5~10s; |
|
12 |
Zlyhanie zariadenia |
Menej alebo rovnajúce sa 2% (zlyhania spôsobené iba anomáliami zariadení počas normálnej výroby; rutinná údržba nie je zahrnutá.) |
|
13 |
Úroková sadzba |
Väčší alebo rovný 99,5%(s výnimkou variácií hrúbky prichádzajúceho materiálu, defektných prichádzajúcich materiálov a ľudských faktorov) |
